xtremeDB Verteiler passiv, 16 Ein- Ausgänge, mit LED

Das übliche Verdrahtungssystem in mobilen Arbeitsmaschinen ist der aus der automotiven Welt übernommene Einzeladerkabelbaum. Die Grundidee ist eine direkte Verbindungsherstellung von der Steuerung zu den in der Maschine verteilten Sensoren und Aktoren. Die Praxis zeigt aber, dass das Installationssystem oft um teure, zusätzliche Klemmkästen ergänzt werden muss. um Kundenwünsche am Kabelbaum anschließen zu können oder eine Messmöglichkeit für den Fehlerfall zu schaffen.

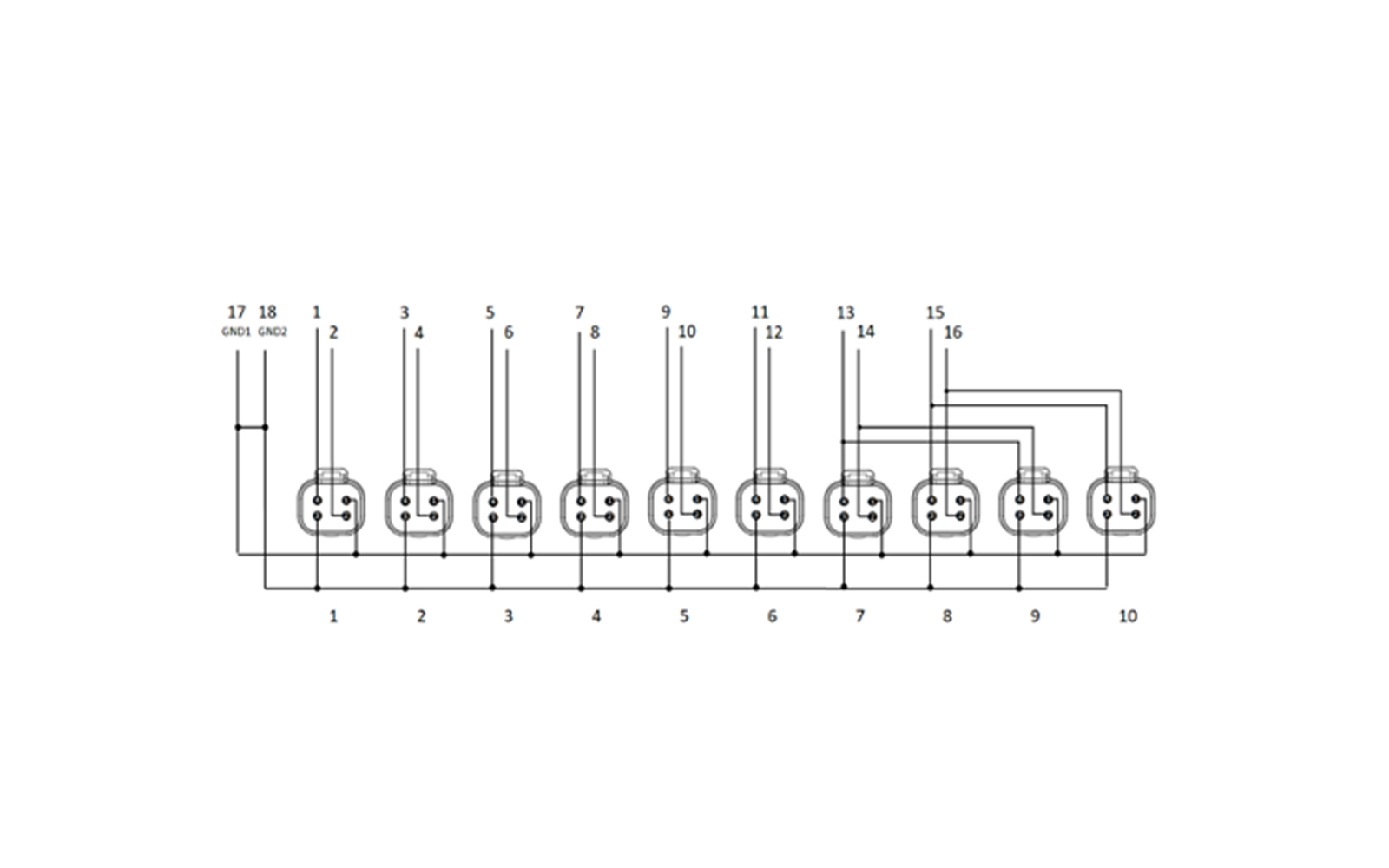

Die xtremeDB Passivverteiler von DATA PANEL eignen sich perfekt, um bis zu 16 auf der Steuerung vorhandene Eingänge und Ausgänge mittels DT Stecktechnologie ins Feld zu führen. Der Signalstatus wird auf Wunsch mittels LEDs angezeigt und hilft bei Inbetriebnahme und Fehlersuche. Die Passivverteiler können sowohl in Einzeladerkabelbäume integriert werden als auch mit einer vorkonfektionierten, umspritzten Mantelstammleitung ausgestattet werden. Damit fungiert der Passivverteiler als dichte und platzsparende Alternative zum Klemmkasten oder als modulare, steckbare Erweiterungsebene am Kabelbaum.
Eine je nach Maschinensituation notwendige Transporttrennung lässt sich mit dem 18-poligen Stammleitungsanschluss einfach und ganz ohne Zusatzkosten realisieren.Das Gehäusematerial aller Verteiler ist ein verstärkter Kunststoff der komplett vergossen wird und damit höchste Schutzarten bis IP69K und hervorragende Medienbeständigkeit bei einem gleichzeitig weiten Temperaturbereich von -40°C … + 80°C bietet.
Fazit: Unsere xtremeDB Passivverteiler von DATA PANEL mit der DT Anschlusstechnik sind die robuste und kosteneffiziente Alternative zum Klemmkasten und Kabelbaum.
